SleepSignにて脳波や筋電図等の生体信号と同時に動画収録・解析時に同時再生！

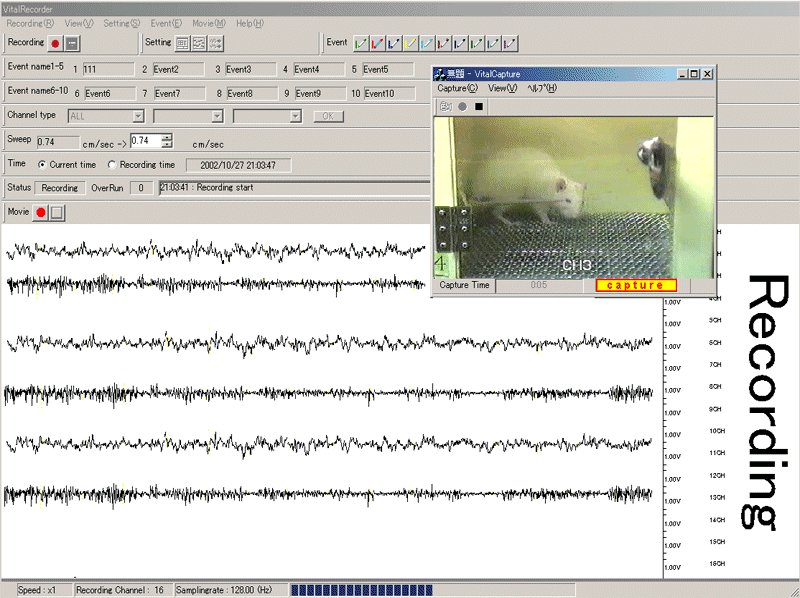

1．動画像収録

A/D変換ボードからの波形とキャプチャーボードからの動画像を同期して収録できます。

＜動画像収録機能＞

  • 長時間の動画像を収録することができます。収録時間は保存媒体に依存します。（AVIファイル（MS MPEG-4,30fps））
  • 複数のタイマーを設定することができるため必要な時間帯だけ収録ができます。

＜ビデオシグナルコンバータ（メーカー：TheImagingSource社）＞

製品名 インターフェイス ビデオ入力信号
DFG/USB2pro USB2.0TypeBコネクタ NTSC
注：入力端子はビデオ端子です。

＜動画のファイルサイズ目安＞

  • 目安として、1日で約15GBになります。

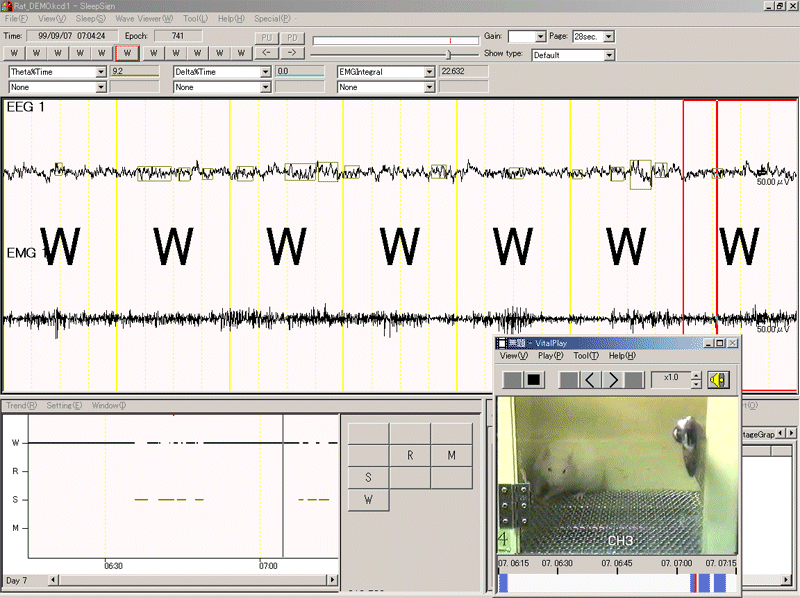

2．動画像再生

動画像と波形の同期再生が可能です。

＜動画像再生機能＞

  • 波形上をクリックすることで瞬時に動画像を表示します。又スロー再生により細かな動きも追うことができます。
  • 不必要な時間帯のみ動画像を削除することができますので、DVDなどの記録媒体へ保存が可能です。
  • 特定領域の画像を拡大して表示再生することができます。4分割の画像分割機で収録した場合などは任意の位置（左上、左下、右上、右下）をそれぞれ拡大できます。
  • プレゼンテーション用資料として活用できます。PowerPoint上から指定した波形と動画像を自動再生できます。

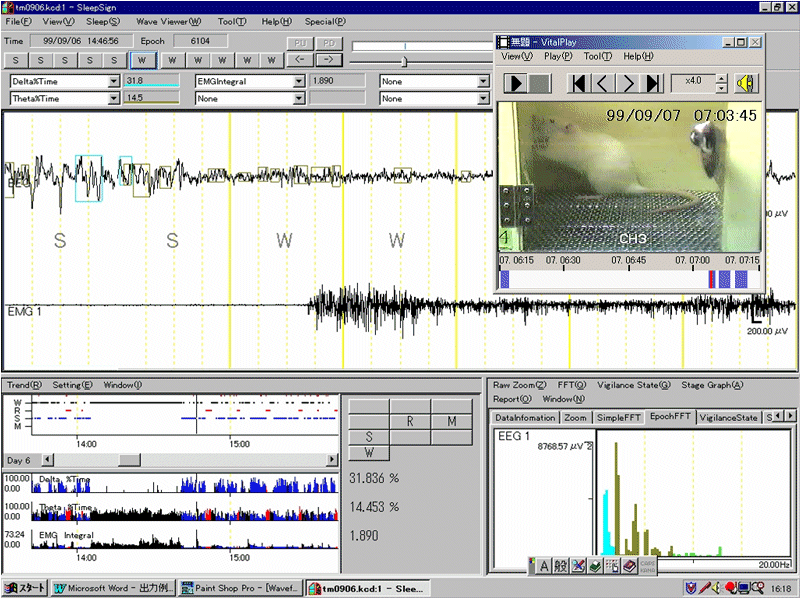

画面例
videoplayer2

特徴

  • オプションプログラム２ ビデオ収録・再生は「睡眠解析研究用プログラム SleepSign」のオプションプログラムであり脳波、筋電図等の生体信号と同時に動画像が収録でき、又同時再生が行えます。
  • A/D変換ボードからの波形とキャプチャーボードからの動画像を同期して収録できます。
  • 収録時間は保存媒体に依存しますので長時間の動画像を収録することができます。（AVIファイル（MS MPEG-4,30fps））
  • 複数のタイマーを設定することができるため必要な時間帯だけ収録が行えます。
  • 動画像と波形の同期再生が可能です。
    波形上をクリックすることで瞬時に動画像を表示します。又スロー再生により細かな動きも追うことができます。
  • 不必要な時間帯のみ動画像を削除することができますので、DVDなどの記録媒体へ保存が可能です。
  • 特定領域の画像を拡大して表示再生することができます。4分割の画像分割機で収録した場合などは任意の位置（左上、左下、右上、右下）をそれぞれ拡大できます。
  • プレゼンテーション用資料として活用できます。PowerPoint上から指定した波形と動画像を自動再生できます。

動作環境

パソコン

スペック

・USBポート搭載機種（注1）
・CPU：Intel Core-i5またはi7を搭載のDOS/V機
・メモリ：8GB以上
・ハードディスク：空き容量100GByte以上
対応OS

・Windows10 Pro 64bit
・Windows11 Pro 64bit

A/D変換ボード（注2）（注3）

インターフェース 型式 メーカー ボードサイズ（mm）
PCI Bus AD16-16U(PCI)EV CONTEC 176.41(L)×105.68(H)
PCIex1 AIO-161601UE3-PE 169.33(L)×110.18(H)

ビデオシグナルコンバータ（注4）

インターフェース 型式 メーカー
PCIex1 USB2.0TypeBコネクタ TheImagingSource
（注1） ソフトのプロテクトキーを装着する為に必要です。
（注2） アナログデータを収録される場合は、別途A/D変換ボードならびに信号接続ケーブルが必要になります。
（注3） A/D変換ボードのインターフェースによってパソコンに装着できない場合があります。パソコンの仕様と照らし合わせながらA/D変換ボードを選定して下さい。
（注4） 以前対応しておりましたGrassValley(MEDIAEDGE)社製MPEGボード、TheImageSource製フレームグラバーボードは販売終了に伴いご利用いただけません。

SleepSign+ビデオ収録・再生システム構成例（デスクトップパソコン）

※ビデオカメラ・画面分割機等は除く

商品名 型式 定価（税込） メーカー
1 睡眠解析研究用プログラム
SleepSign		 \3,080,000
（税抜\2,800,000）		 キッセイ
コムテック
2 オプションプログラム２
ビデオ収録・再生		 \440,000
（税抜\400,000）		 キッセイ
コムテック
3 パソコン　※1
4 A/D変換ボード（16ch記録用）PCI Express　※2 AIO-161601UE3-PE CONTEC
5 シールドケーブル(0.5m) PCB37PS-0.5P CONTEC
6 バッファアンプ機能増設ボックス ATBA-16E CONTEC
7 シールドケーブル(1.5m) PCB37PS-1.5P CONTEC
8 BNC端子台 ATP-16E CONTEC
9 BNCケーブル(1.5m)×チャネル分
10 ビデオシグナルコンバータ DFG/USB2pro The
Imaging
Source
※1 パソコンの性能については、別途お問合せください。（推奨スペックは特徴を参照してください。）
※2 32ch記録は別途下記のオプションが必要です。
商品名 型式 定価（税込） メーカー
16ch増設アクセサリ ATUH-16A(PCI) CONTEC
シールドケーブル(0.5m) PCB37PS-0.5P CONTEC
バッファアンプ機能増設ボックス ATBA-16E CONTEC
シールドケーブル(1.5m) PCB37PS-1.5P CONTEC
BNC端子台 ATP-16E CONTEC
BNCケーブル(1.5m)×チャネル分

お問い合わせ

ご質問・ご相談などお気軽にお問い合わせください。

キッセイコムテック株式会社
公共・医療ソリューション事業部
TEL：0263-48-5551
製品名SleepSign用　ビデオオプションプログラム
分類
製品概要「睡眠解析研究用プログラム SleepSign」のオプションプログラムで脳波、筋電図等の生体信号と同時に動画像が収録でき、また同時再生が行えます。
