動物向けSleepSignのデータ収録プログラム！！

より長く収録でき、
ビデオ収録・睡眠ステージクローズドループが利用可能に！

※ 本製品は、VitalRecorderおよびSleepSign-Recorderの後継機です。

特徴

SleepSignRec

  • 脳波や筋電などのアナログ信号をチャンバー毎にデジタル化しファイル（*.kcd）へ保存します。
  • 入力波形をリアルタイムにモニタリングします。
  • 1台のパソコンで、最大4チャンバーまで収録できます。
  • 脳波や筋電図などと同時にビデオ収録が可能です。
  • 睡眠ステージクローズドループ（オプション）により、リアルタイムでのスクリーニングやスクリーニング結果に基づき外部デバイスへの信号出力が行えます。
  • SleepSign-Recは、データ収録のみを行うプログラムです。収録後の解析は睡眠解析研究用プログラムSleepSignで行います。

構成例

staging_image

増幅器より出力されたアナログ信号をアナログ入力ボードを介してパソコンに取り込み、それぞれのチャンバー毎のファイルに出力します。

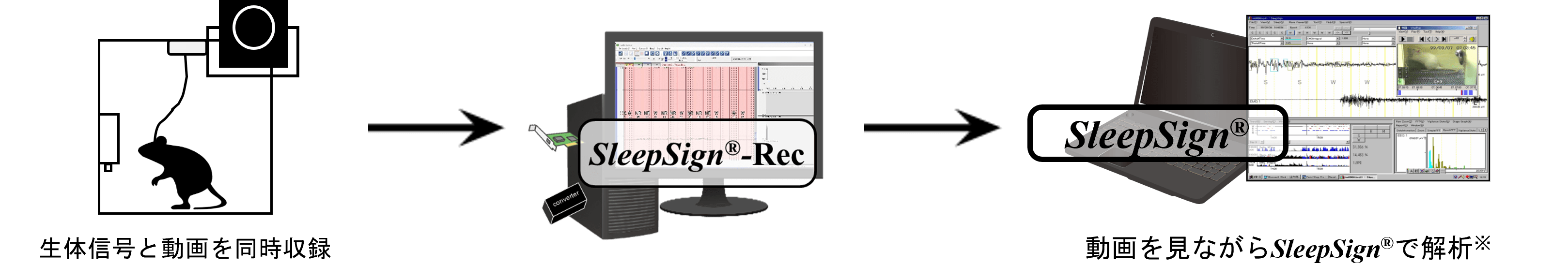

ビデオ収録


画面分割器を利用することで最大4匹分の動画が収録できます。
※SleepSign上で動画像と生体信号（脳波、筋電図など）の同時再生をするには「オプションプログラム２ ビデオ収録・再生」が必要になります。詳しくは、こちら。

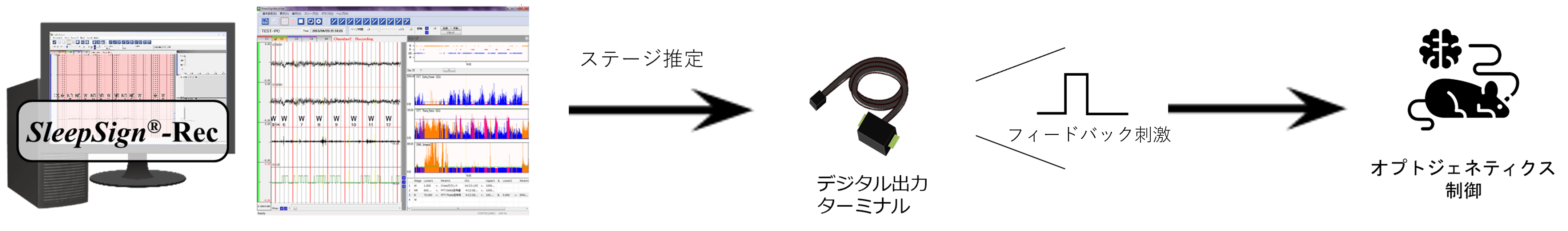

睡眠ステージクローズドループ


リアルタイムにスクリーニング（脳波や筋電図から睡眠ステージを推定）を行うと同時に、指定したステージに移行したタイミングでフィードバック刺激を出力する機能です。
・オプトジェネティクス他様々な外部機器を制御できます。
・出力されるフィードバック刺激は、非絶縁オープンコレクタ出力です。
・1台のPCで最大4匹まで個別に制御可能です。
※「オプションプログラム5 睡眠ステージクローズドループ」が必要になります。

その他オプションプログラムについてはSleepSignをご参照ください。

ソフトウェア仕様

対応OS及びPC

動作確認ができているOS及びPCに当社でセットアップします。
入力チャンバー/チャネル

最大4チャンバー、チャンバー当り最大8ch（※アナログ入力ボード増設時）
サンプリングレート

128 Hz, 200 Hz, 256 Hz, 500 Hz, 512 Hz, 1000 Hz, 1024 Hz, 2000 Hz, 2048 Hz
データ収録

任意開始・終了，タイマー予約，全チャンバー一括，各チャンバー毎
データ表示機能

生データ：全チャンバー表示、チャンバー毎表示

データ保存

各チャンバー毎：生データファイル（*.KCD）

ビデオ収録機能

動画構成

1ファイル10分毎に保存されます。
データ表示機能

生データ：全チャンバー表示, 動画

データ保存

動画ファイル（*.avi）
入力ビデオフォーマット

NTSC
解像度

NTSC（640×480）
アナログ入力

RCA 1系統（コンポジット）※音声は収録できません
データ表示機能

動画データ（画面分割器を利用することで最大4匹分の動画を1画面に表示）※チャンバーごとにビデオ収録することはできません。

睡眠ステージクローズドループ

フィルタ

FIR, IIR, ローパス，ハイパス，バンドパス，バンドストップ　遮断周波数は任意指定可能
睡眠ステージ推定

SleepSignと同じアルゴリズムを利用可能です。
・判定パラメータ：Delta波, Theta波, EMG, ロコモータなど
・検出方法：FFT法による含有量・含有率, 積分値, クロスカウントなど
・ロジック：if～then（条件分岐）方式

データ出力形式

・非絶縁オープンコレクタ出力
　外部デバイスの仕様に従いオープンまたはクローズアクティブを選択可

出力チャネル

チャンバー毎に1ch, 最大4ch

出力コネクタ

ターミナルコネクタ(スクリュータイプ)
※別売のBNCオス－リード線分岐を利用することで、BNC(オス)に変換できます。

出力の開始と終了

指定したステージに移行したタイミングで出力を開始し、
指定していないステージに移行したタイミングで出力を終了します。
※実際の出力開始と終了は、エポック秒分遅れて実行されます。

データ表示機能

・生データ：全チャンバー表示
・トレンドデータ：睡眠ステージ推定結果、睡眠ステージ推定パラメータ
・フィードバック刺激の出力中は、画面の一部が赤く点灯します。
・出力開始、または終了を現わすイベントを波形上に表示します。

データ保存

各チャンバー毎：生データファイル（*.KCD）, 判定結果ファイル（*.RAF）, ログファイル（*.log）
※フィードバック刺激の出力開始、終了時刻はログファイルに出力されます。また生データファイル内にもイベントとして記録されます。

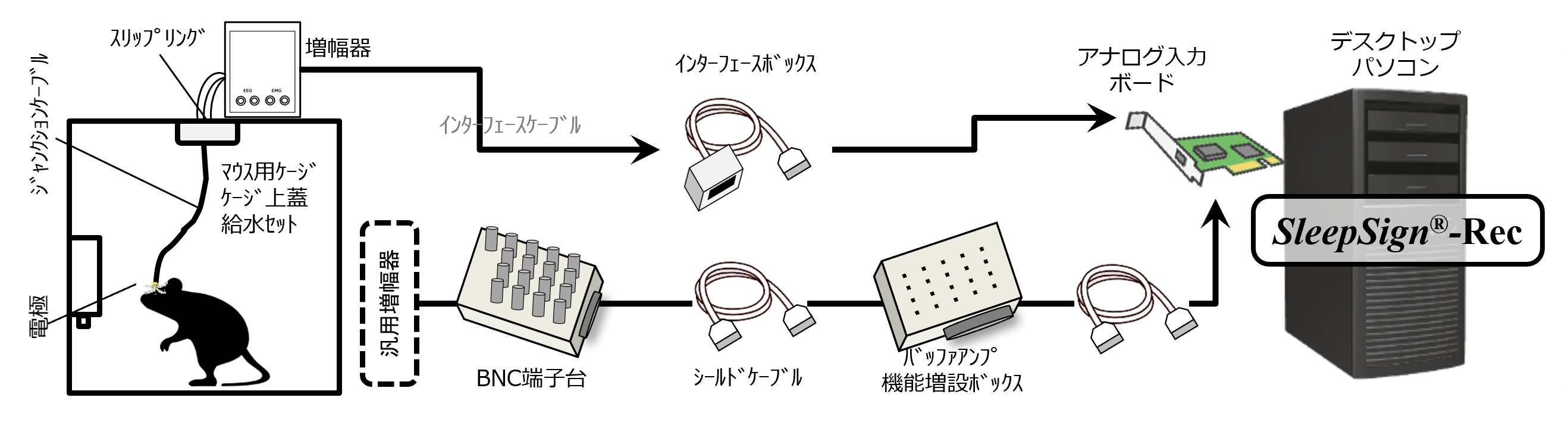

基本構成（最大16ch構成）


Biotex社製増幅器を利用する場合は、上図（上段）の構成で、その他汎用の増幅器を利用する場合は、上図（下段）の構成となります。

  • PC周辺機器
    • 製品名 型番 メーカー 定価（税込）
    睡眠解析研究用収録プログラム SleepSign-Rec KISSEICOMTEC 330,000
    （税抜300,000）
    睡眠解析研究用プログラム（解析のみ） SleepSign-A KISSEICOMTEC 2,750,000
    （税抜2,500,000）
    デスクトップパソコン HP、EPSONなど OPEN
    アナログ入力ボード（PCI Exバス対応） AIO-161601UE3-PE CONTEC -
  • Biotex社アンプ 4匹構成

    • 本構成で1匹あたり3ch（脳波、筋電、ロコモータ）、計4匹分の収録が可能です。

    製品名 型番 数量 備考
    脳波1,筋電1,ロコモータ増幅器 BAS-8103 4 チャネル数など応相談
    6ポールスリップリング（ホール無） SL-006(22) 4 投薬用ホール有も選択可能
    インターフェースボックス（4ポート/6ピン） IF-6/5 1 増幅器4台まで接続可能
    インターフェースケーブル（IF-6用） CS-5/IF6 4
    マウス用ジャンクションケーブル CCM-30 4 消耗品、30㎝
    マウス用脳波筋電各1CH電極 EC-4M 4 消耗品、チャネル数など応相談
    マウス用ケージ（オートクレーブ可） MCS-240 4
    ケージ上蓋（開閉機能） BP-PL 4
    給水セット（給水ビンホルダ付） BP-DK 4
  • 汎用アンプ接続構成

    • Biotex社以外のアンプをご利用の場合、別途バッファアンプが必要になります。

    製品名 型番 数量 メーカー
    アナログ入出力ボード用BNC端子台 ATP-16E 1 CONTEC
    バッファアンプ機能増設ボックス ATBA-16E 1 CONTEC
    シールドケーブル 0.5m PCB37PS-0.5P 1 CONTEC

    ※32chまで計測したい場合は、別途16ch増設サブボードが必要です。構成については弊社までお問い合わせください。

    ビデオ収録4匹構成

    製品名 型番 数量 メーカー
    ビデオシグナルコンバータ DFG/USB2pro 1 IMAGINGSOURCE
    暗視カメラ CTV-3.6 4 Biotex
    赤外線光源(4CH構成) IRS-8 1 Biotex
    低雑音カメラ、赤外線用電源（4CH） PSC-12 1 Biotex
    カメラスタンド 4 Biotex
    画面分割器 CQP-4 1 Biotex
    カメラケーブル(映像、電源ペアケーブル) 4 Biotex
    画面分割合成器PC間ケーブル 1 Biotex

    ※SleepSign上で動画像と生体信号（脳波、筋電図など）の同時再生をするには「オプションプログラム２ ビデオ収録・再生」が必要になります。詳しくは、こちら。

    睡眠ステージクローズドループ※出力先はご相談ください

  • オプション機能
    • 製品名 型番 メーカー 定価（税込）
    オプションプログラム5 睡眠ステージクローズドループ SSR-CLoop KISSEICOMTEC 770,000
    （税抜700,000）
  • デジタル出力機器
    • 製品名 型番 数量 メーカー
    非絶縁型デジタル出力ターミナル DO-16TY-USB 1 CONTEC
    BNCオス－リード線分岐1m BNCPR-58AU0100 4
    SleepSign-Rec(旧SleepSign-Recorder含む) を研究にお使いいただいた実績を、一部ご紹介させて頂きます。

    年度 論文
    2022 Fully automatic REM sleep stage-specific intervention systems using single EEG in mice
    Iyo Koyanagi, Taro Tezuka, Jiahui Yu, Sakthivel Srinivasan, Toshie Naoi, Shinnosuke Yasugaki, Ayaka Nakai, Shimpei Taniguchi, Yu Hayashi, Yasushi Nakano, Masanori Sakaguchi
    Neuroscience Research
    DOI: https://doi.org/10.1016/j.neures.2022.10.001
    2019 REM sleepactive MCH neurons are involved in forgetting hippocampus-dependent memories
    Shuntaro Izawa, Srikanta Chowdhury, Toh Miyazaki, Yasutaka Mukai, Daisuke Ono, Ryo Inoue, Yu Ohmura, Hiroyuki Mizoguchi, Kazuhiro Kimura, Mitsuhiro Yoshioka, Akira Terao, Thomas S. Kilduff, Akihiro Yamanaka
    Science 20 Sep 2019: Vol. 365, Issue 6459, pp. 1308-1313
    DOI: 10.1126/science.aax9238

    お問い合わせ

    ご質問・ご相談などお気軽にお問い合わせください。

    キッセイコムテック株式会社
    公共・医療ソリューション事業部
    TEL：0263-48-5551
    製品名SleepSign-Rec
    分類睡眠収録システム
    製品概要睡眠データをチャンバー毎に収録
    資料 カタログダウンロード 資料ダウンロード
